一、智能水肥一体机简介:

智能水肥一体化系统是自行研发生产的田间及温室育苗灌溉施肥一体化云系统,是互联网+物联网+灌溉的实际应用典范。通过检测灌溉溶液营养成分及酸碱度,并通过控制系统PID运算进行释放不同肥料原液参与混合搅拌,达到所需要的灌溉肥水,最后进行定向位置释放。系统可实现定向位置种植作物进行定时、定量、精量营养液或清水输灌。基于智慧云管理的云智能水肥一体机,可实现远程专家测土配方,远程灌溉方案下发实施管理, 远程实时监测当日用水量、用肥量和统计用水量、用肥量信息。特别在现代无土栽培、潮汐灌溉、滴灌应用极为广泛且实用。

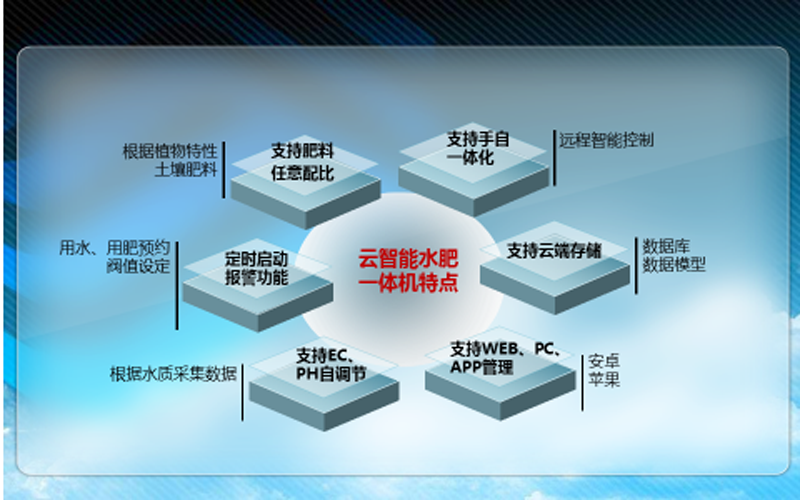

和现代国际主流水肥一体机比较,除了具有它们全部功能外,我们是通过智慧云系统,实现远程精准、高效、节能灌溉生产和管理。

二、硬件配置

施肥机由智慧云平台、中心控制柜、智慧云终端、十寸modbus触控LCD屏、传感器水肥检测装置、混肥量罐、供水系统和灌溉系统组成。可完成灌溉精准调控、水肥信息采集、云服务器交互等工作。

智能水肥一体机技术性能描述

三、适用范围

本机适用于农业温室大棚、大田、林业、花卉等种植行业育苗使用,根据种植者的设定,将零--四种不同的肥料按设定比例混合,并根据灌溉用水的酸碱度,再加入少量的酸液,来保证输出的灌溉用水达到所设定的酸碱值,根据设定的EC值,控制施肥浓度。本机仅适合在室内使用。

四、主要结构介绍

本设备主要由混液系统、主管路系统、检测系统、注肥系统和控制系统、云系统组成。

控制系统:是整台施肥机的核心部分,由智能终端、采集模块、modbus触控屏等组成。

它的主要功能是:

1.将施肥用水量用肥量等实时监控信息上传至云平台、控制整个施肥机的运行;

2.对施肥机进行系统设置;编制灌溉施肥程序;

3.具有快速运算能力,配合最新传感技术以及大数据分析技术保证设备操作简单,智能运行;支持标准MODBUS等多种协议切换;可支持JSON/HTTP数据上报;存储用户所编制的灌溉施肥程序;

4.可利用lore或nb-lot技术拓展接入现场环境采集设备以及现场灌溉控制设备;

5.可与物联网平台联动,根据采集的墒情等信息智能配比,自动记录施肥时间、施肥区域、流量、PH值、EC值、各母液使用量等;

6.控制外部灌溉阀的启闭;控制注水系统的运行或停止;

7.接受外部控制信号;监控制施肥机及系统的运行。

云系统:云系统主要由云存储系统、Web系统和APP系统组成。云存储系统主要负责存储用水量、用肥量数据信息。APP和Web系统主要负责实时监控设备状态、当日用水量、当日用肥量、用水量统计信息、用肥量统计信息,并提供用户异常报警信息。

五、主要技术性能:

施肥机的输出流量为:8-15m3/H  扬程:30-40米(可选配)。

主泵功率:3.0KW(可选3KW,4KW,2.2KW等)

基本的注肥通道:4个(可扩展)

可控制的注水阀:两个(或控制注水泵)

混液箱的容积:300升(可扩展)

可编制的施肥程序:8个

EC值的检测范围:0—5ms/cm

PH值的检测范围:0—14

配置10.2寸触摸屏人机对话界面

支持Web远程显示

支持App远程监控

控制面板:

触摸液晶显示屏:提供动态图片及中文显示,带背光,显示清晰

智能水肥一体机技术性能描述

智能水肥一体机技术性能描述

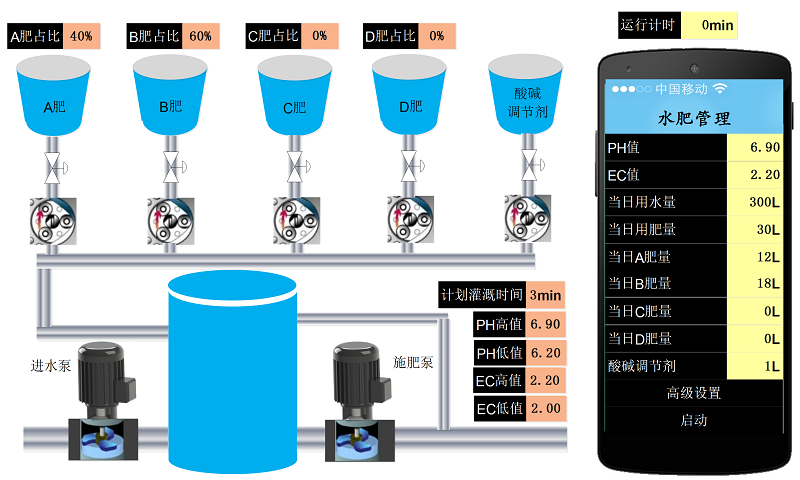

图中显示各个部件及运行实时数据

智能水肥一体机技术性能描述

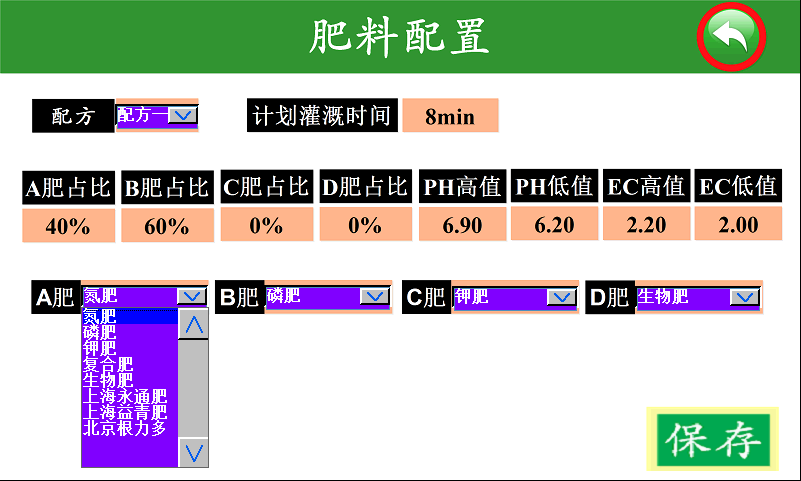

触摸操作按键:用于系统的设置和灌溉肥料配方写入
