WVP/WVC无线电池控制器

发布日期:

2019-11-19


性能

•干电池供电

•类型:固定式

•站点数:1、2、4

•壳体:室外型

•按站点编程

•每个程序的启动时间:9

•最大站点运行时间:4小时

•质保期:2年



电气参数

•站点同时启动操作

示例:2-站的WVC-200可以同时启动2个电磁阀

•传感器输入:1

•电源:9伏干电池

•仅驱动直流闭锁电磁头(P/N 458200)

•工作温度:-18ºC至66ºC

•频率:869 MHz ISM频段

•不需要FCC许可证



WVP/WVC无线电池控制器

WVP/WVC无线电池控制器

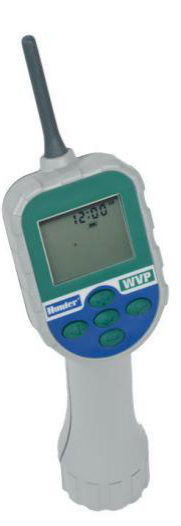

WVP 高29cm*宽8cm*长5cm

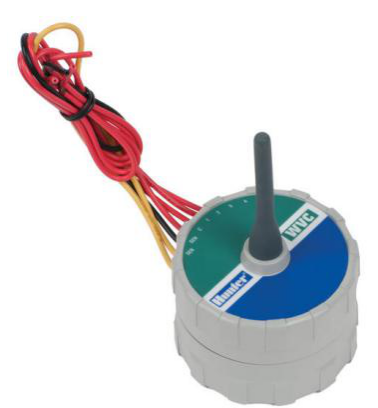

WVC 直径:8cm  高度:13cm



WVP/WVC无线电池控制器


▶ 电池寿命指示

所有型号均有可用电池寿命的清晰显示,提示用户及时更换电池。

 WVP/WVC无线电池控制器



▶ 防水壳体

坚固的外壳可防水浸达3.5米(IP68防护等级)



▶ 无线远程编程

WVC控制器可以使用WVP手持编程器从远至30米处进行远程编程


WVP/WVC无线电池控制器

WVP/WVC无线电池控制器

1.当蓄电池 电压处于正常情况下,单片机控制的开关电路开通, 此时太阳能 电池 向蓄电池充电; 当蓄 电池 电压 达到 13.2v 时,此 时处于浮充状态; 当蓄 电池 电压高于设定的过充点14.5v时,此时充电回路进行短路保护, 停止充电; 当蓄 电池 电压下降到 13.5v时,恢 复正常充 电状态。

2.当蓄电池 电压低于设定的过放点 10.5v时, 单片机控制的输 出截止, 此 时负载无输出; 当蓄电池 电压达到 12.4v 时, 单片机控制输出电路导通,此时负载过放恢复正常。

3.显示电路。 此控制器采用两个双色 LDE 发光二极管显示充、放电状态,A 亮红灯 为正常充电: B 绿灯表示 电池己充满; C 红灯闪烁为电池 电压过低或 电池接 触不 良。两个双色 LDE 发光二极管显示非常直观, 给用户带来了方便。

4.温度补偿。蓄电池 的容量是随温度的变化而变化 的, 温度升高,蓄 电池 的容量将上升, 温度下降,蓄电池的容量将减少。 如果充放 电流维持 不变,相应 的充放 电率将改变, 不 同的充放 电率对应着不 同的过充、 过放点, 因此要采用温度补偿对蓄电池进行保护。 根据标准温度补偿的范围为-3 ~ -7mV / ℃ / 节,我们 取中间值- 5 mV / ℃ / 节。 因热 敏电阻MF58 在 - 5 ~ 45 ℃ 其阻值有近似的线形关系, 可 以实现温度补 偿。环境温度变化时,热敏电阻的阻值会随温度的变化而变化。 单片机通过采样温度参数, 将采样值与存储在单片机内的 电压值比较, 对蓄电池的充电电压、 放电电压进行适当控制,从而保护蓄电池。

5.充电方式采用脉冲充电, 其对电池有去硫化的作用,对新电池有抑制电池硫化的功能。
