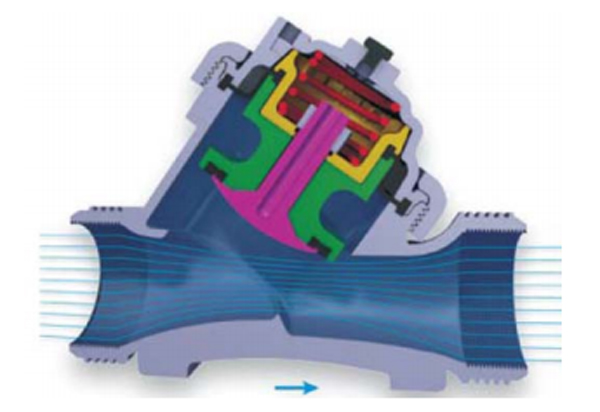

伯尔梅特IR100系列高流量主阀是液压驱动的隔膜式水力控制阀，由经久耐用的工业级玻璃纤维增强尼龙材料制成，可使用于要求严苛的应用场合，抗腐蚀性强，防止气蚀。Y型阀体采用全通径设计，流道无阻隔，无任何在线支撑肋或支撑罩，无阀轴。阀门具有组合整体式超耐用柔性隔膜和导向阀芯，全通径设计可实现超大过流量，并且阀门水头损失小。

▶ 产品优点

• 由经久耐用的工业级玻璃纤维增强尼龙材料制成，可适用于要求严苛的应用工况

• 实现超大过流量，水头损失小

• 适用多种压力和流量工况，涵盖滴灌用阀门到大流量阀门

•设计简单合理，部件少，便于在线检查与维护

• 阀芯导向可靠，动作准确，调节平稳，实现静音缓闭

• 连接形式多样，满足各种尺寸和连接配置。有内螺纹连接、法兰连接、PVC插入式粘合连接、卡箍连接等形式可供选择

• 采用活动式法兰连接可有效消除弯曲管道导致的机械应力以及液体应力

▶ 产品特性

• 实现静音缓闭

• 调节准确可靠，动作平衡稳定

• 低压工作

• 不出现隔膜腐蚀及变形现象

• 隔膜和弹簧完全满足阀门工作压力需要

• 不会出现紫外线和冻结因素造成不正常工作现象

• 耐腐蚀性强

• 全通径设计可实现超大过流量，而且水头损失小

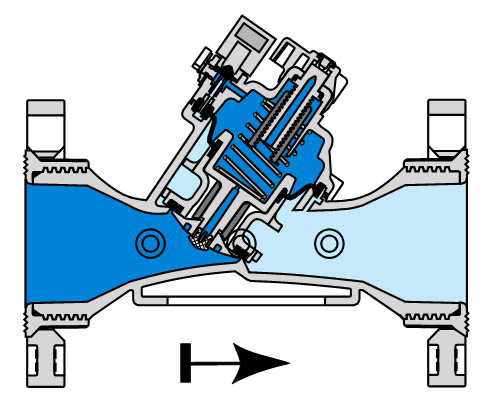

▶ 产品结构

⑴ 阀盖圈 - 阀盖圈用于固定阀盖和阀体，使阀体更加稳固，便于维护，可提供阀盖圈钥匙。

⑵ 导阀卡扣 - 该卡扣用于将小型号导阀或中继阀连接到阀体。

⑶ 阀盖 - 阀盖结构坚固耐用，可适应各种严苛工况。

⑷ 阀门关闭辅助弹簧 - 该弹簧为高等级不锈钢弹簧，有助于扩大阀门工作范围，确保阀门可低压开启，严实关闭。

⑸ 阀芯组件 - 组合整体式超耐用柔性阀芯组件包括长行程导向阀芯、外围支撑式隔膜、密封圈。隔膜完全满足阀门工作压力范围要求。

（5.1）隔膜座         （5.2）隔膜           （5.3）阀芯        （5.4）阀芯密封圈

⑹ Y型阀体 - 阀体由玻璃纤维增强尼龙材料制成，可使用于要求严苛的应用场合，抗腐蚀性强，防止气蚀。阀体采用全通径阀座设计，流道无阻隔，无任何在线式支撑肋或支撑罩，无阀轴。阀体设计可实现超大过流量，而且水头损失小。

⑺ 连接形式 - 可现场改装，适用各种连接形式和尺寸：法兰连接、法兰接头外部螺纹、内部螺纹。

⑻ 法兰接口 - 采用活动式法兰连接可有效消除弯曲管道导致的机械应力以及液体应力。

⑼ 阀门支脚 - 具有稳固阀门的作用，还可作为安装支座。

内部和外部回路控制

内部回路控制阀门价格便宜，但是压力损失大，精确度不高

外部回路控制阀门结构比较复杂，但能提供卓越的性能。

博尔梅特100系列有内部回路控制和外部回路控制两种选择。

路内部回路电磁头控制阀门

路外部回路控制减压调压阀
